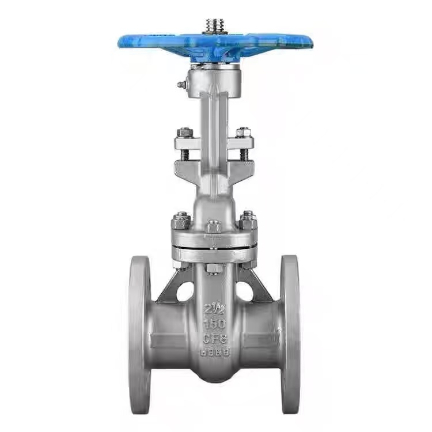

Valvula e portës me fllanxha me rrjedhje standarde amerikane në rritje

Parimi i punës së valvulës së portës me fllanxha me rrjedhje ASME në rritje

Kur operatori rrotullon rrotën e dorës, rrota e dorës e shtyn kërcellin e valvulës të rrotullohet. Fileto trapezoidale në skajin e sipërm të trungut të valvulës lidhet me dadën e trungut të valvulës, duke e kthyer lëvizjen rrotulluese në lëvizje lineare boshtore. Meqenëse trungu i valvulës dhe porta janë të lidhura, trungu i valvulës do ta shtyjë portën të ngrihet ose të bjerë së bashku.

Për të hapur valvulën, rrotulloni rrotën e dorës në drejtim të kundërt të akrepave të orës. Rrjedha e valvulës e shtyn portën të lëvizë lart në një lëvizje lineare, duke bërë që porta të shkëputet nga sedilja e valvulës. Kur porta ngrihet në një lartësi të barabartë me dyfishin e diametrit nominal të valvulës, kalimi i lëngut është plotësisht i papenguar dhe valvula është në pozicionin plotësisht të hapur. Gjatë funksionimit, rrota e dorës zakonisht kthehet në pozicionin ku nuk mund të kthehet më tej, dhe më pas kthehet një gjysmë rrotullimi në një kthesë për të arritur pozicionin plotësisht të hapur, duke parandaluar bllokimin e kërcellit të valvulës për shkak të ndryshimeve të temperaturës.

Për të mbyllur valvulën, rrotulloni rrotën e dorës në drejtim të akrepave të orës. Rrjedha e valvulës e shtyn portën të lëvizë poshtë në një lëvizje lineare, duke bërë që porta të shtypet kundër sediljes së valvulës. Çift rrotullimi i aplikuar nga rrota e dorës gjeneron një forcë mbyllëse të detyruar dhe presioni i mediumit në tubacion gjithashtu shtyp portën kundër sediljes tjetër të valvulës, duke formuar një efekt vetë-vulosje. Ky veprim i dyfishtë siguron rrjedhje zero kur mbyllet.

Karakteristika kryesore e një valvule të portës së kërcellit në rritje është se trungu i valvulës ngrihet dhe bie në mënyrë sinkrone me portën. Operatorët mund të përcaktojnë vizualisht gjendjen e hapur/mbyllur të valvulës duke vëzhguar gjatësinë e trungut të valvulës që shtrihet përtej mbulesës së valvulës - sa më gjatë të zgjatet valvula, aq më e gjerë është valvula e hapur; kur kërcelli tërhiqet plotësisht, valvula mbyllet.

Është veçanërisht e rëndësishme të theksohet se valvulat ASME (Standardi Amerikan) i portës së fllanxhave të ngritjes mund të përdoren vetëm në pozicione plotësisht të hapura ose plotësisht të mbyllura dhe nuk mund të përdoren si valvula kontrolli. Nëse lihet në një pozicion pjesërisht të hapur për një periudhë të gjatë, mediumi rrjedhës me shpejtësi të lartë do të gërryejë sipërfaqet e izolimit, duke shkaktuar konsumim në portë dhe sedilje, duke çuar përfundimisht në rrjedhje të valvulës. Për më tepër, mediumi mund të rrjedhë nga të dyja anët e valvulës së portës në secilin drejtim, duke eliminuar nevojën për të marrë parasysh drejtimin e rrjedhës gjatë instalimit dhe duke lehtësuar paraqitjen e vendit.

Parametrat e produktit

Rezistencë ndaj temperaturës së lartë dhe presionit të lartë

Valvulat e portës me fllanxha me rrjedhje standarde të rritjes Shenchi ASME mburren me dy avantazhe kryesore të performancës: rezistencë ndaj temperaturës së lartë dhe rezistencë ndaj presionit të lartë. Materiali WCB mund t'i rezistojë temperaturave deri në 425℃, ndërsa çeliku inox është i përshtatshëm për një gamë më të gjerë temperaturash. Vlerësimi i presionit të klasës 150, presioni i funksionimit arrin 1.9 MPa në temperaturën e dhomës, duke tejkaluar standardin PN16. Vulat janë të disponueshme në lloje PPL rezistente ndaj temperaturës së lartë ose EPDM rezistente ndaj ujit. Prodhuar në Kinë, Shenchi zbaton kontroll gjithëpërfshirës të cilësisë nga lëndët e para deri te produktet e gatshme, duke siguruar funksionim afatgjatë të qëndrueshëm në kushte të temperaturës së lartë dhe presionit të lartë.

Performancë e besueshme në presion të lartë që tejkalon standardet e klasës 150

Valvula e portës së portës së fllanxhave të rrjedhjes standarde ASME B16.10 e Shenchi-së krenohet me rezistencë të besueshme ndaj presionit të lartë. Lidhja me fllanxha është në përputhje me standardet ASME B16.10, me bulona të shtrënguara në mënyrë të barabartë dhe shpërndarje uniforme të presionit në guarnicione. Vlerësimi i klasës 150 ofron një presion pune prej 1,9 MPa në temperaturën e dhomës, me diferencë të mjaftueshme presioni të matur. Trashësia e murit të trupit të valvulës është projektuar sipas standardeve ASME, duke tejkaluar standardet kombëtare për siguri të shtuar. Shenchi ofron valvola të portës me fllanxha të rrjedhjes me rritje standarde ASME me zbritje; blerjet me shumicë kualifikohen për zbritje dhe sigurojnë funksionim afatgjatë të qëndrueshëm në kushte presioni të lartë.

Prokurimi Direkt i Fabrikës dhe Mbështetja e Përshtatjes OEM

Shenchi, si furnizues i valvulave të portës së fllanxhave të ngritjes ASME (Standardi Amerikan), ofron shërbime të marrjes së mostrave. Ne ofrojmë zbritje të valvulave të portës së fllanxhave të ngritjes së ASME me çmime transparente të fabrikës, duke eliminuar markimet e ndërmjetësve. Ne mbështesim përshtatjen ODM dhe OEM; materialet, diametrat, standardet e fllanxhave dhe metodat e funksionimit mund të përshtaten të gjitha sipas nevojave tuaja. Valvulat tona të portës së fllanxhave të ngritjes ASME janë të lehta për t'u mirëmbajtur, me një strukturë të thjeshtë dhe kosto të ulëta mirëmbajtjeje. Prodhuar në Kinë, valvulat e portës së fllanxhave të ngritjes së rrjedhës Shenchi ASME janë të besueshme në cilësi dhe kanë kohë të qëndrueshme shpërndarjeje. Klientët globalë janë të mirëpritur të kontaktojnë Shenchi për parametrat teknikë të detajuar dhe kuotat më të fundit preferenciale.
