Një udhëzues për pajisjet e tubave

Në rrjetin e gjerë të tubacioneve që shpërndajnë ujë, gaz dhe kontroll në botën tonë moderne, vëmendja shpesh bie mbi vetë tubacionet ose valvulat që komandojnë rrjedhën. Megjithatë, mundësuesit e vërtetë të sistemeve komplekse, funksionale dhe të besueshme janë të përuluritpajisje tubash. Këta komponentë vitalë janë lidhësit, drejtuesit dhe përshtatësit që transformojnë gjatësitë e drejta të tubit në qarqe të qëllimshme. Të kuptuarit e llojeve, funksioneve dhe kritereve të përzgjedhjes së tyre është thelbësore për çdo projekt të suksesshëm të trajtimit të lëngjeve ose gazit.

Funksionet kryesore: Më shumë se thjesht lidhje

Pajisjet shërbejnë për disa qëllime kritike përtej lidhjes së thjeshtë:

*   Ndryshimi i drejtimit: Bërrylat (zakonisht 45° ose 90°) ridrejtojnë tubacionet rreth pengesave ose përgjatë kontureve strukturore.

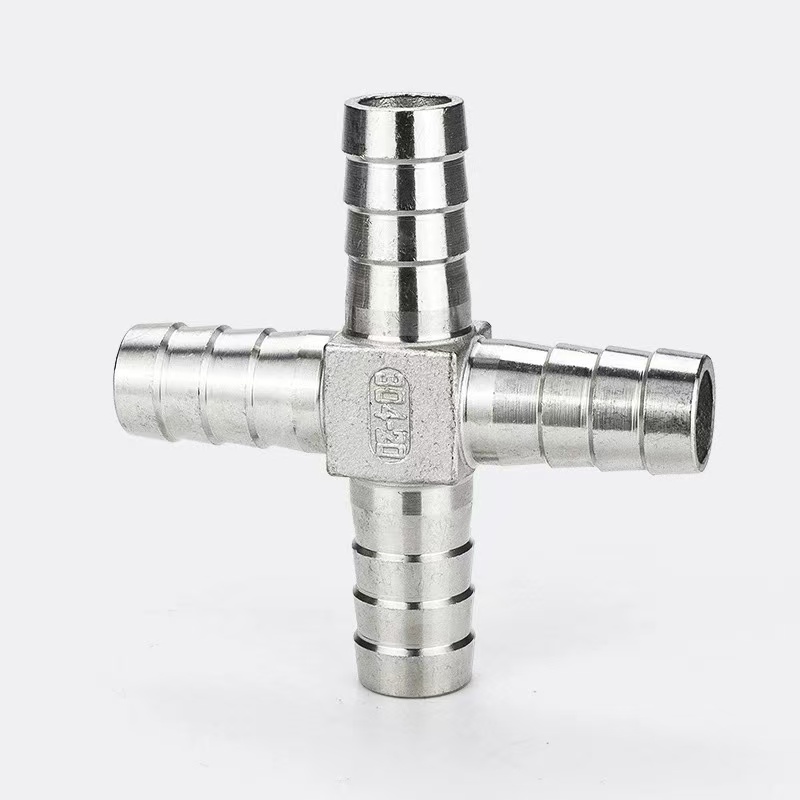

*   Ndarja ose kombinimi i rrjedhës: Tees dhe Crosses ndajnë një rrjedhë të vetme në degë të shumta ose kombinojnë hyrje të shumta në një.

*   Përshtatja e madhësisë: Zvogëluesit dhe tufat lidhin tubat me diametra të ndryshëm pa probleme.

*   Zgjatja e linjës: Lidhjet bashkojnë dy tuba me të njëjtën madhësi në një drejtim të drejtë.

*   Krijimi i portit: Thithat dhe shalat ofrojnë pika aksesi për çezmat, matësat ose linjat ndihmëse.

*   Përfundimi: Kapakët dhe prizat mbyllin fundin e një tubi, qoftë përgjithmonë ose përkohësisht.

Atributet kryesore: Materiali, Lidhja dhe Dizajni

Zgjedhja e përshtatjes së duhur varet nga tre atribute kryesore:

1.  Materiali: Pajisja duhet të jetë e pajtueshme si me materialin e tubit ashtu edhe me materialin (lëng/gaz) që do të mbajë.

   *   Bakër dhe tunxh: E shkëlqyeshme për ujë të pijshëm, ngrohje dhe disa aplikime gazi. Reziston korrozioni dhe është i lehtë për t'u instaluar nëpërmjet saldimit ose shtypjes.

   *   Çeliku i karbonit dhe çeliku inox: Standardi për aplikime industriale, me presion të lartë dhe në temperaturë të lartë (avulli, vaji, kimikatet). Ofron forcë superiore. Stainless siguron rezistencë të përmirësuar ndaj korrozionit.

   *   PVC, CPVC dhe PEX: Dominante në hidraulikun modern, ujitjen dhe linjat kimike me presion të ulët. Pesha e lehtë, rezistente ndaj korrozionit dhe shpesh përdorin lidhje me saldim me tretës (PVC) ose lidhje shtypëse/ngrysëse (PEX).

   *   Hekuri i lakueshëm: I njohur për qëndrueshmërinë e tij në konfigurimet e filetuara, i përdorur zakonisht në linjat e gazit të rëndë dhe hidraulike.

2.  Mënyra e lidhjes: Kjo përcakton se si lidhet montimi me tubin.

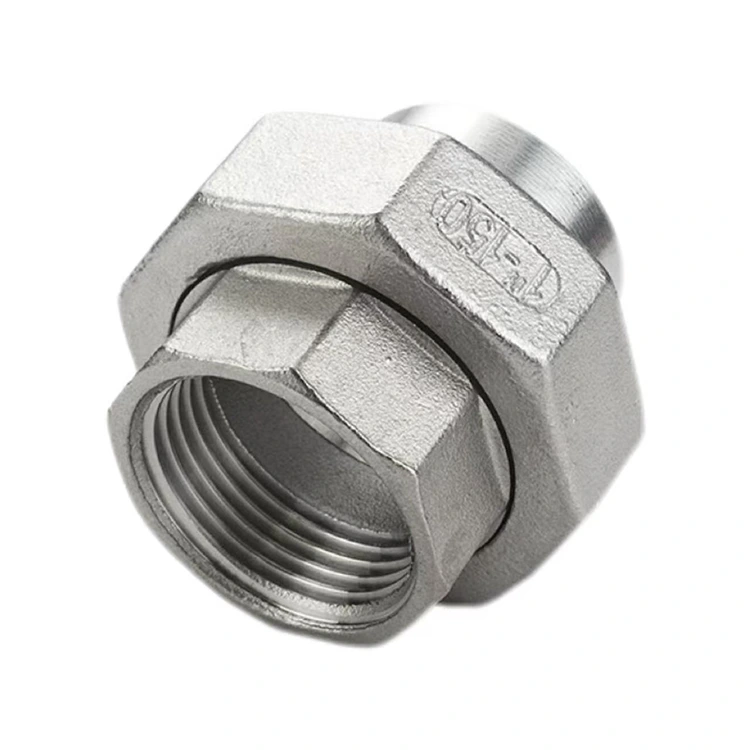

   *   Me fileto (me vidë): Metoda klasike, e gjithanshme duke përdorur fije të ngushta (NPT). Ideale për sisteme të rënda për mirëmbajtje, modifikime në terren dhe lidhje të forta ku mund të nevojitet çmontimi. Kërkon izolues për një bashkim rezistent ndaj rrjedhjeve.

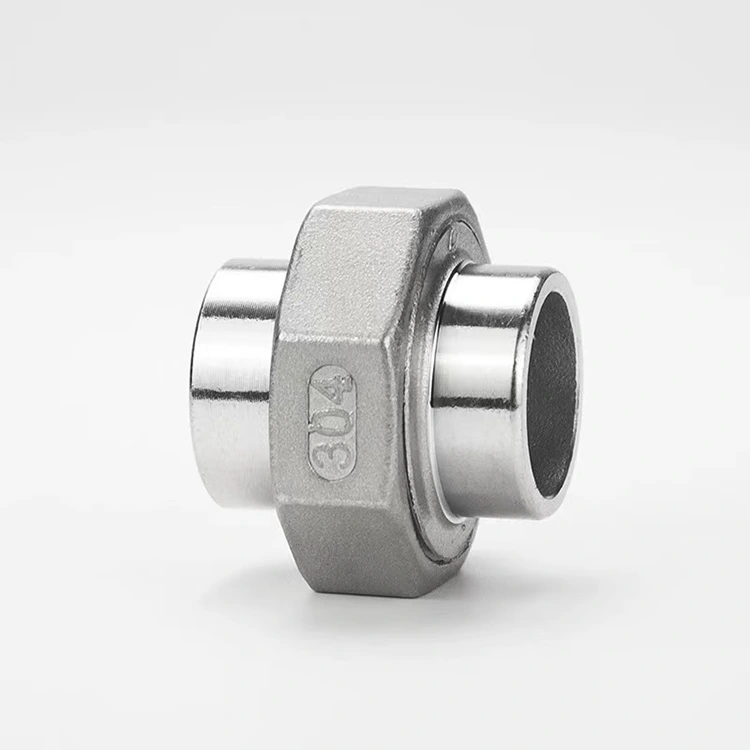

   *   Me saldim/thurrim (saldim me fole): Kryesisht për bakër dhe çelik. Krijon një bashkim të përhershëm, të lëmuar dhe shumë të besueshëm duke shkrirë një metal mbushës në hendekun midis prizës së montimit dhe tubit. Esenciale për linjat hidraulike me integritet të lartë dhe linjat e procesit kritik.

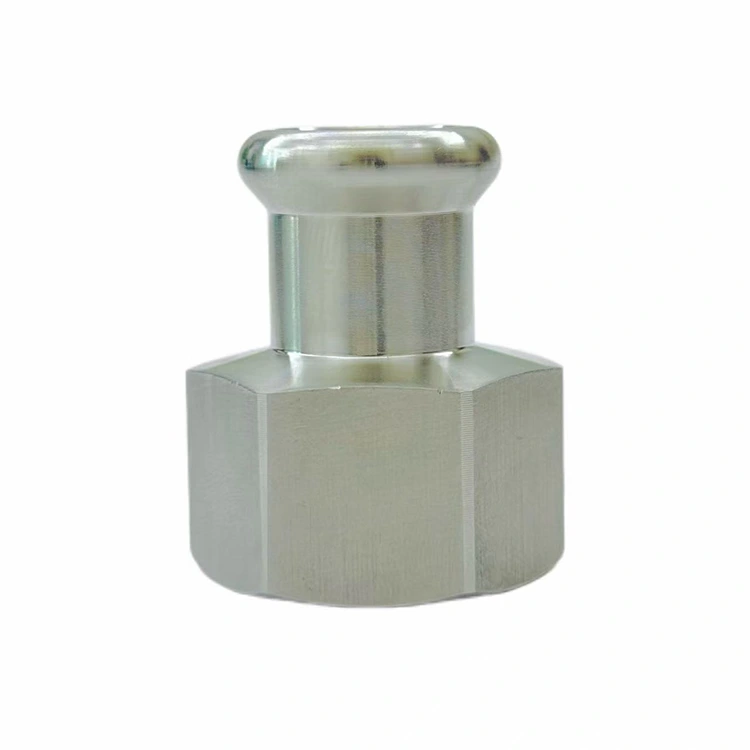

   *   Press-Fit: Një metodë moderne që përdor mjete të specializuara për të shtrënguar një pajisje me një unazë të brendshme O në një tub. Ofron një lidhje të shpejtë, të pastër dhe shumë të besueshme pa nxehtësi ose fije. Fitimi i adoptimit të shpejtë në sistemet hidraulike komerciale dhe hidronike.

   *   Push-to-Connect: Metoda më e thjeshtë e instalimit për linjat e përkohshme ose të aksesueshme (p.sh., ajri i kompresuar, instrumentet). Një mekanizëm kolete dhe unazë O lejon lidhjen dhe lëshimin pa mjete.

   *   Saldimi me tretës: Përdoret për sistemet plastike (PVC/CPVC). Një tretës kimik shkrin dhe bashkon tubin dhe montimin në një pjesë të vetme, monolit.

3.  Vlerësimi dhe standardet e presionit:Pajisje tubashjanë prodhuar sipas klasave specifike të presionit (p.sh., Lista 40, 80, Klasa 150, 300) dhe duhet të plotësojnë standardet e industrisë (ASTM, ASME, EN). Zgjedhja e një pajisjeje me një normë presioni të barabartë me ose që tejkalon presionin maksimal të funksionimit të sistemit është e panegociueshme për sigurinë.

Udhëzuesi i përzgjedhjes: Përputhja e përshtatjes me detyrën

Një proces logjik përzgjedhjeje siguron integritetin e sistemit:

1.  Përcaktoni Shërbimin: Çfarë lëngu apo gazi? Në çfarë temperature dhe presioni? A është gërryes? (p.sh., ujë i nxehtë i pijshëm, 80°C, 6 bar).

2.  Zgjidhni materialin e tubit: Bazuar në kushtet e shërbimit dhe buxhetin (p.sh. bakri).

3.  Zgjidhni metodën e lidhjes: Balanconi performancën, aftësinë e instalimit dhe nevojat e ardhshme të aksesit (p.sh., Press-fit për shpejtësi dhe besueshmëri).

4.  Specifikoni llojin dhe madhësinë e montimit: Përcaktoni funksionin e kërkuar (p.sh., bërryl 90°, 22 mm x 22 mm).

5.  Verifiko përputhshmërinë: Sigurohu që materiali i montimit, metoda e vulosjes dhe vlerësimi i presionit janë plotësisht në përputhje me parametrat e tubit dhe të sistemit të zgjedhur.

Përfundim: Themeli i Integritetit të Sistemit

Pajisjet e tubave janë shenjat kritike të pikësimit në gjuhën e sistemeve të tubacioneve. Zgjedhja e saktë dhe instalimi i tyre formojnë themelin e jetëgjatësisë, sigurisë dhe efikasitetit të një sistemi. Ndërsa ato mund të funksionojnë jashtë syve, specifikimi i pajisjeve të përshtatshme me cilësi të lartë është një nga vendimet më me ndikim që mund të marrë një inxhinier, kontraktor ose instalues. Në vallëzimin e ndërlikuar të dinamikës së lëngjeve, këta përbërës janë partnerët e heshtur dhe të palëkundur që sigurojnë që gjithçka të rrjedhë siç është projektuar.
