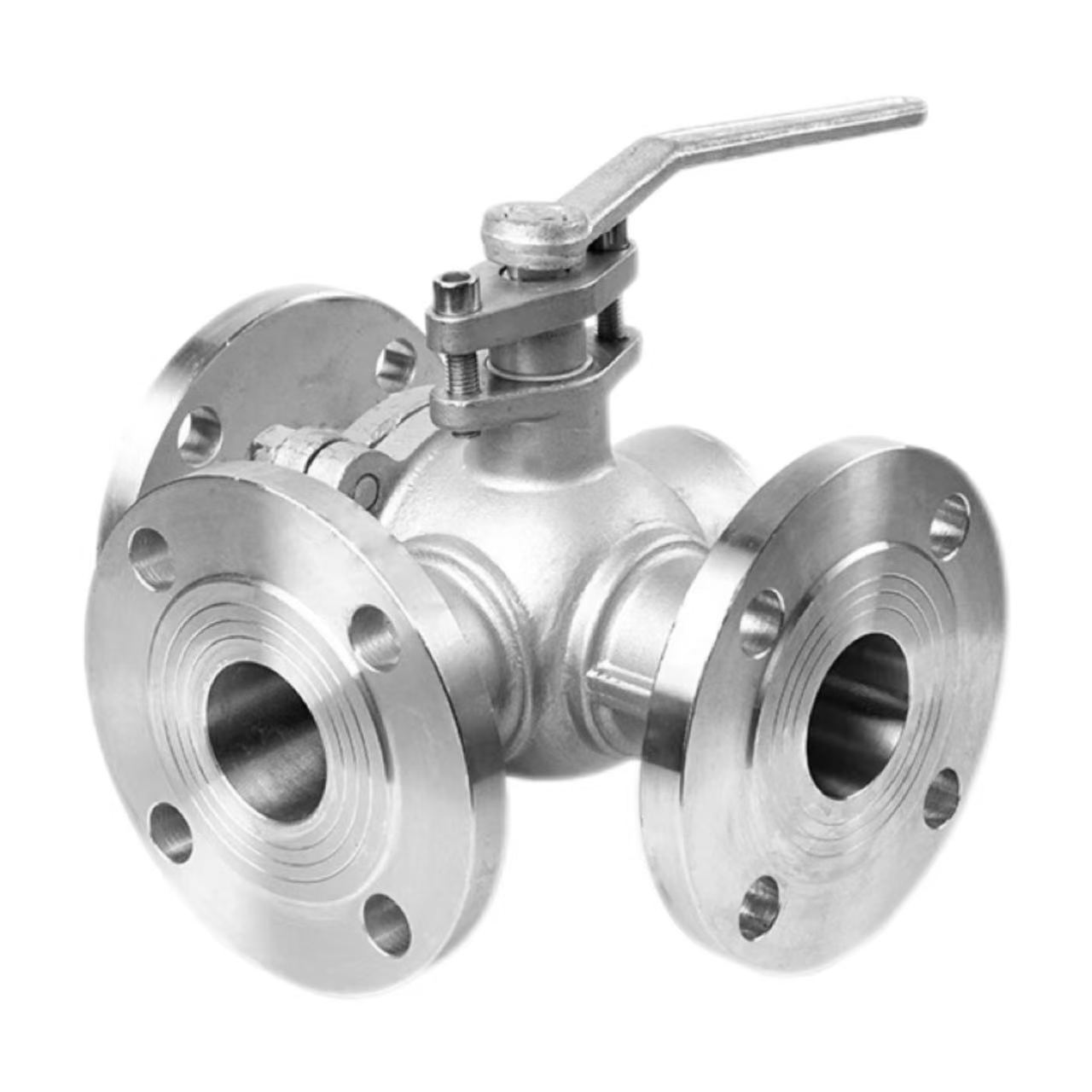

Valvula topike me fllanxha me tre drejtime

Parimi i Punës

Parimi i funksionimit të valvulës së topit me fllanxha me tre drejtime rezistente ndaj korrozionit të fabrikës Shenchi bazohet në kanalet në formë L ose T të prera në top. Topi vendoset në qendër të trupit të valvulës dhe rrotullohet nga një dorezë. Kur topi rrotullohet, kanalet rreshtohen ose zhvendosen nga porte të ndryshme valvulash, duke realizuar ndërrimin, bashkimin ose ndarjen e drejtimit të rrjedhës mesatare.

Topi në formë L:

 Rrotullimi 90° lejon që mediumi të kalojë nga hyrja në çdo dalje, e përshtatshme për skenarët e kthimit të kundërt me një hyrje dhe dy dalje ose dy hyrje dhe një dalje, si për shembull furnizimi i lëngut në mënyrë alternative në dy reaktorë.

Topi në formë T:

Rrotullimi 180° lejon që të tre portat të lidhen njëkohësisht ose çdo dy porte të ndërlidhen, të përshtatshme për përzierjen e dy mediave dhe më pas daljen (bashkimin) ose ndarjen e një media në dy dalje (ndarje), si për shembull në sistemet e përzierjes së ujit të nxehtë dhe të ftohtë të ajrit të kondicionuar.

Parametrat e produktit:

Emri i produktit: Valvula e topit me fllanxha me tre drejtime	Specifikimet: (1/8"-4") DN6-DN100
Presioni nominal: PN16	Materiali i trupit: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardet: ANSI, BS, DIN, ISO, JIS	Temperatura e aplikueshme: -20℃ ~ +150℃ (standarde), deri në +350℃ (temperaturë e lartë), deri në -196℃ (temperaturë e ulët)
Materiali i brendshëm metalik: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura mesatare: temperaturë e lartë, temperaturë e ulët, temperaturë mesatare, temperaturë normale
Metoda e funksionimit: Manual	Vula: EPDM, PPL
Mënyra e lidhjes: Lidhja me fllanxha	Aplikimet: Ujë, ajër, gaz, vaj, lëngje etj.
Origjina: Kina	Mostra: Mostrat në dispozicion

Përparësitë e lidhjes me fllanxha:

Valvulat e topit me fllanxha me 3 drejtime Shenchi përdorin lidhje me fllanxha. Krahasuar me lidhjet me fileto, lidhjet me fllanxha ofrojnë rezistencë më të lartë ndaj presionit; vlerësimi PN16 mund të përballojë në mënyrë të qëndrueshme presionin 1.6 MPa. Çmontimi është i përshtatshëm, duke lehtësuar inspektimin dhe mirëmbajtjen e rregullt të tubacionit. Sigurohet vulosje e besueshme; copë litari i fllanxhës dhe bulonat punojnë së bashku për të eliminuar rrezikun e rrjedhjes. I përshtatshëm për tubacione me diametër të madh; për diametrat mbi DN50, ku lidhjet me fileto janë të vështira, fllanxhat janë zgjidhja standarde. Shenchi, një prodhues kinez i valvulave të topit me fllanxha me tre drejtime, ofron fllanxha në përputhje me standardet ANSI, BS, DIN dhe JIS, duke përmbushur nevojat e klientëve globalë.

Pika kryesore e instalimit 1: Rreshtimi i fllanxhës

Rreshtimi i fllanxhave Kur instaloni valvulën e topit të fllanxhave me tre drejtime Shenchi, faqet e fllanxhave duhet të jenë të rreshtuara. Dy fllanxhat duhet të jenë paralele dhe koncentrike, me devijimin që të mos kalojë diapazonin e lejuar të guarnicionit të fllanxhave. Detyrimi i shtrirjes së bulonave do të shkaktojë deformim të trupit të valvulës, duke ndikuar në rrotullimin e topit dhe performancën e mbylljes. Pas shtrirjes, copë litari duhet të vendoset në qendër dhe nuk duhet të zhvendoset. Një valvul topash me fllanxha me tre drejtime me çmim të ulët nuk barazohet me cilësi të ulët; Produktet Shenchi ofrojnë saktësi të lartë dhe instalim më të lehtë. Valvulat topike me fllanxha me tre drejtime rezistente ndaj korrozionit kanë përfundime të sipërfaqes së fllanxhave që plotësojnë standardet, duke siguruar vulosje më të besueshme.

Pika e dytë e instalimit: Shtrëngimi i bulonave

Bulonat e fllanxhave duhet të shtrëngohen diagonalisht në faza. Zbatoni çift rrotullues gradualisht në 2-3 faza, duke ndjekur një sekuencë diagonale 180°. Mos e shtrëngoni njërën anë menjëherë, përndryshe presioni i pabarabartë në copë litari do të krijojë kanale rrjedhjeje. Çift rrotullimi i bulonave duhet të plotësojë vlerat standarde; Shtrëngimi i tepërt do të dëmtojë fllanxhën ose bulonat, ndërsa nënshtrëngimi do të rezultojë në mbyllje të pamjaftueshme. Fabrika e valvulave të topit me fllanxha 3-kahëshe Shenchi ofron një tabelë çift rrotullues të rekomanduar për t'iu referuar instaluesve. Këto pika instalimi janë thelbësore për sigurimin e funksionimit afatgjatë të valvulave pa rrjedhje; ju lutemi ndiqni rreptësisht specifikimet.

Pika 3 e instalimit: Mbështetja dhe pastrimi i tubacionit

Para instalimit, pjesa e brendshme e tubacionit duhet të pastrohet për të hequr skorje saldimi, tallash hekuri, rërë dhe papastërti të tjera. Objektet e huaja që hyjnë në zgavrën e valvulës mund të gërvishtin topin ose vulat, duke çuar në rrjedhje. Tubacioni duhet të mbështetet në mënyrë të pavarur; valvula nuk duhet të mbajë peshën e tubacionit. Valvulat e topit të fllanxhave me diametër të madh janë të rënda; Ulja e tubacionit mund të tërheqë fllanxhën jashtë qendrës, duke dëmtuar vulën. Valvulat e topit me fllanxha rezistente ndaj korrozionit janë bërë nga materiale WCB, SUS304 ose SUS316L, me një bërthamë valvule bakri ose çeliku inoks. Pas përfundimit të pikave të instalimit, doreza duhet të rrotullohet lirshëm pa bllokim; atëherë valvula është gati për përdorim.
