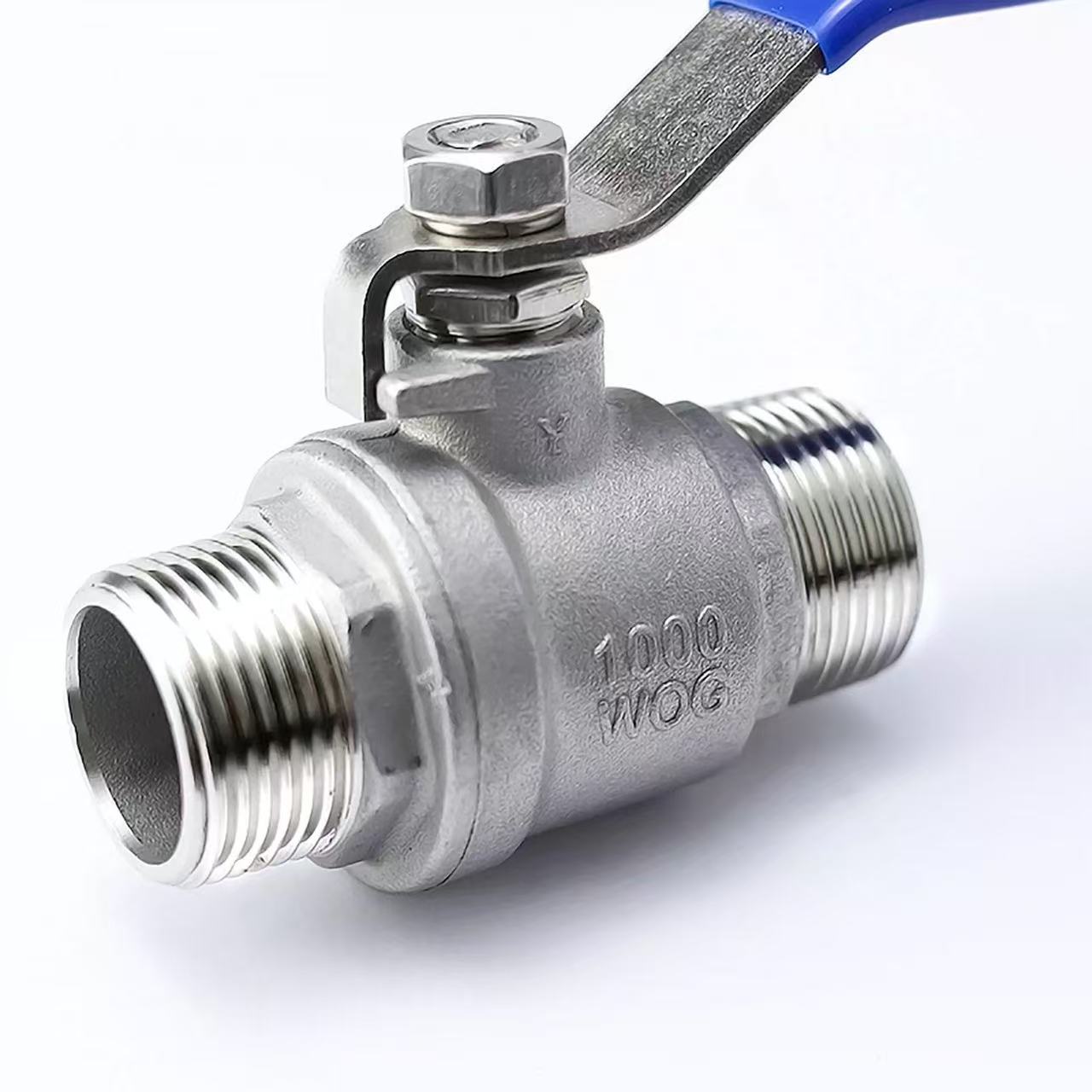

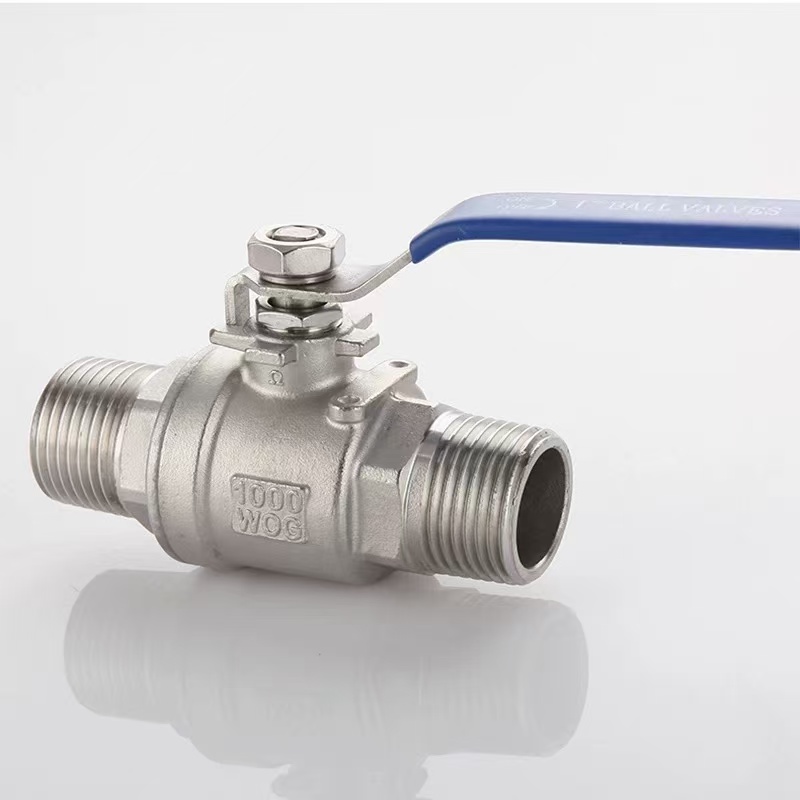

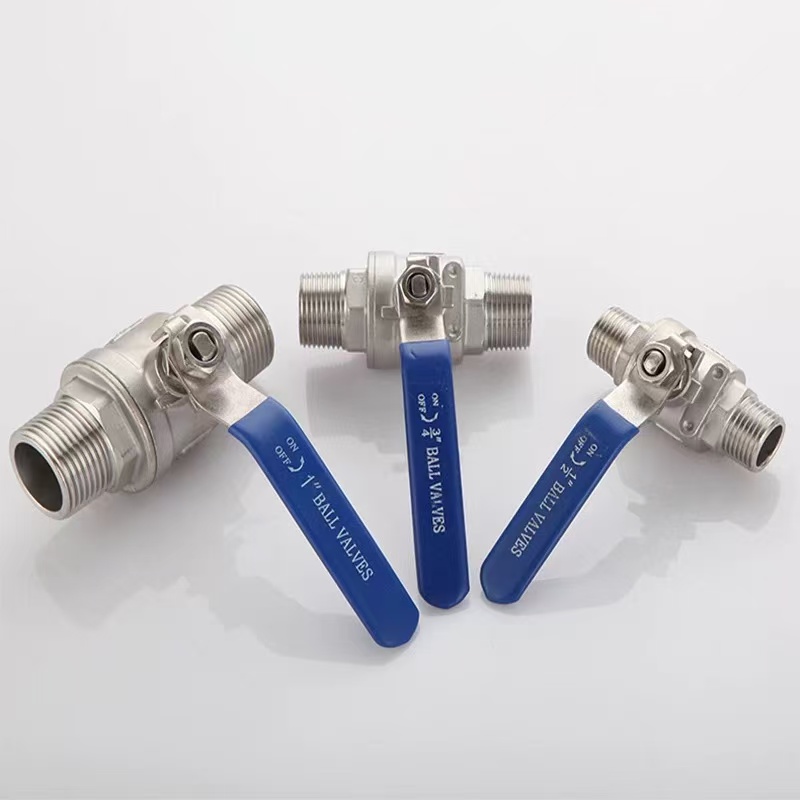

Valvula topike me dy fije mashkullore me dy pjesë

Popullarizimi i shkencës Shenchi: Çfarë është saktësisht një valvul topash me dy fije mashkullore me cilësi të lartë?

Një valvul topthi me fije të jashtme me dy pjesë është një valvul topash me fije mashkullore në të dy skajet, të montuar nga dy përbërës të trupit. Versioni Shenchi i kësaj valvule ofron materiale trupi prej bronzi, SUS304 ose SUS316L, me metal të brendshëm që përputhet me trupin për të eliminuar rrezikun e korrozionit të rrugës së rrjedhës. Përdor vulat EPDM dhe funksionimin manual, të përshtatshëm për ujë, ajër, vaj, gaz dhe media të ngjashme. Një "valvul topike me fije të jashtme me dy pjesë me cilësi të lartë" përcaktohet nga saktësia e lartë e filetimit, çift rrotullimi i ulët i funksionimit, jetëgjatësia e gjatë e mbylljes dhe lidhja e drejtpërdrejtë me portat me fileto femërore pa përshtatës shtesë.

Parametrat e produktit

Emri i produktit: Valvula e dyfishtë me fije të jashtme me dy pjesë	Specifikimet: (1/8"-4") DN6-DN100
Presioni nominal: PN16	Materiali i trupit: Tunxh, SUS304, SUS316L
Standardet: ANSI, BS, DIN, ISO, JIS	Temat: NPT, BSP, BSPT, DIN, etj.
Materiali i brendshëm Metal: Tunxh, SUS304, SUS316L	Temperatura mesatare: Temperatura e lartë, temperatura e ulët, temperatura mesatare, temperatura normale
Metoda e funksionimit: Manual	Vula: EPDM
Metoda e lidhjes: Lidhja me fileto	Aplikimet: Uji, Ajri, Gazi, Nafta, Lëngjet etj.
Origjina: Kina	Mostra: Mostrat në dispozicion

Inspektimi para-instalimit dhe specifikimet e lidhjes së filetos për valvulën e dyfishtë të dyfishtë të filetimit të Shenchi-it

Shenchi, një furnizues i dyfishtë i valvulave të topit me fije të jashtme me dy pjesë nga Kina, rekomandon që të kontrolloni që të dy fijet e jashtme në trupin e valvulës të jenë të padëmtuara dhe të përputhen pastër me fijet femërore të tubit përpara instalimit. Aplikoni shirit të moderuar PTFE në mënyrë të barabartë në drejtimin e fillit për 2-3 mbështjellje. Valvula e topit me dy fije të jashtme premium me dy pjesë të Shenchi-it përmban pika kyçe në rrënjët e fillit. Përdorni një çelës me fund të hapur në këto banesa gjatë instalimit; asnjëherë mos e rrotulloni seksionin e trupit të valvulës së mesme për të shmangur shtrembërimin e bërthamës së brendshme të topit.

Pikat kryesore për pozicionimin e vulës dhe kontrollin e rrotullimit të trupit të valvulës

Komponentët kryesorë të një valvule topi të jashtme me dy fije me dy pjesë përfshijnë dy gjysmat e trupit, bërthamën qendrore të topit, kërcellin dhe vulat EPDM. Në modelin e Shenchi-t, të dy trupat lidhen përmes fijeve qendrore. Sigurohuni që guarnicioni mbyllës (midis gjysmave të trupit) të jetë në qendër pa anim. Shtrëngoni me dorë deri në kontakt, më pas përdorni një mjet për një kthesë shtesë 1/4. Çift rrotullues i tepërt do të deformojë vulat EPDM dhe do të shkaktojë dështim. Një valvul topth i jashtëm me dy fije me dy pjesë të përballueshme nuk duhet të rrezikojë kurrë cilësinë e vulosjes; kontrolli i duhur i çift rrotullues ndikon drejtpërdrejt në jetëgjatësinë e valvulave.

Metoda e rregullimit në vend për mbylljen e trungut të valvulës dhe mekanizmin kufizues të çelësit

Valvula e dyfishtë e dyfishtë e dyfishtë me fileto të Shenchi-t përmban një vulë me unazë O EPDM në kërcell. Pas instalimit, cikloni manualisht valvulën dy herë për të kontrolluar për ndonjë rrjedhje në rrënjën e kërcellit. Nëse ndodh një rrjedhje e lehtë, shtrëngoni butësisht dadon e mbushjes së kërcellit (jo më shumë se 1/8 e rrotullimit). Gjithashtu vini re kufijtë e ndalimit të dorezës: doreza paralele me tubin tregon hapur; pingul tregon të mbyllur. Një valvul topth i jashtëm me dy fije premium me dy pjesë përfshin ndalesa mekanike në pozicione ekstreme. Asnjëherë mos bëni forcë përtej këtyre ndalesave, ose mund të ketë dëmtim të bërthamës së brendshme të topit dhe sipërfaqeve mbyllëse

Shmangia e zakonshme e gabimeve të instalimit dhe procedurat e testimit të vulosjes në vend

Kur instaloni valvulën e topit të dyfishtë me fileto të jashtme me dy pjesë të Shenchi-t, shmangni: mbështjelljen e tepërt të fijeve me izolues që shkaktojnë mbeturina në zgavrën e valvulës, përdorimin e çelësave të tubit direkt në sipërfaqen e trupit të valvulës ose dështimin për pastrimin e mbeturinave të tubit përpara instalimit. Procedura e saktë: kryeni një test presioni pas instalimit, hapni ngadalë valvulën, aplikoni ujë me sapun në të gjitha lidhjet me fileto dhe nyjet e trupit dhe vëzhgoni për flluska. Një valvul topike me dy fije të jashtme premium me dy pjesë nuk duhet të mbajë asnjë rënie presioni për pesë minuta në presionin e provës PN16. Pas testimit, lëreni valvulën gjysmë të hapur për të parandaluar ngjeshjen afatgjatë të vulës në njërën anë.
