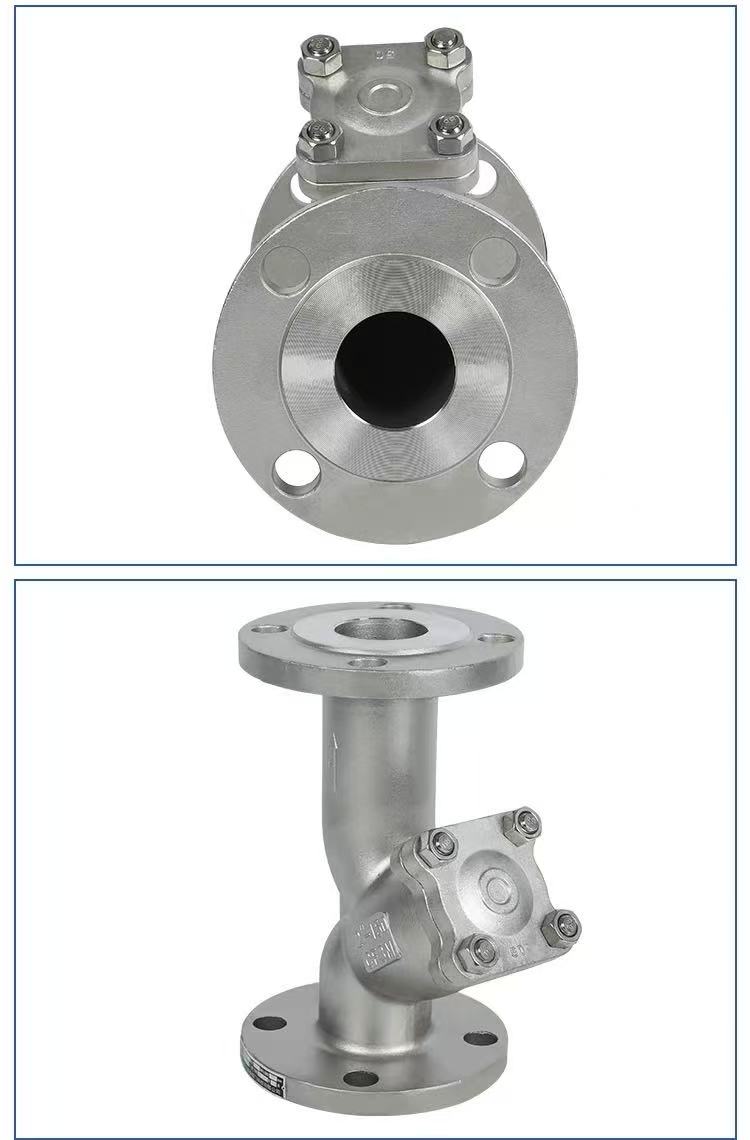

Filtri i tipit Y me fllanxha standard amerikan

Parimi i Punës

Filtri i integruar i tipit Y me fllanxha standard amerikan i fabrikës Shenchi funksionon në parimin e përgjimit të ekranit të filtrit. Mediumi hyn në strehim nga fundi i hyrjes dhe rrjedh përmes ekranit të filtrit brenda strukturës në formë Y. Papastërtitë e ngurta bllokohen brenda ekranit të filtrit, ndërsa mediumi i pastër kalon dhe del nga fundi i daljes. Sipërfaqja totale e ekranit të filtrit është 3-4 herë më e madhe se zona e prerjes tërthore të tubit, duke rezultuar në rezistencë të ulët dhe rrjedhje të shpejtë. Për kullimin, hiqni spinën e poshtme ose hiqni kapakun e fllanxhës, hiqni ekranin e filtrit, pastrojeni dhe më pas riinstaloni. Trupi kryesor është bërë nga materiale WCB, SUS304 (CF8) ose SUS316L (CF3M), duke përdorur një proces të integruar derdhjeje, duke rezultuar në një strehim pa probleme dhe rezistencë të besueshme ndaj presionit. Produktet Shenchi janë të përshtatshme për filtrimin e papastërtive në tubacionet e përdorura në industrinë e naftës, kimike dhe trajtimit të ujit.

Parametrat e produktit

Emri i produktit: Filtër standard amerikan i tipit Y me fllanxha	Specifikimet: (1/8"-4") DN6-DN100Specifikimet: (1/8"-4") DN6-DN100
Presioni nominal: PN16	Materiali i trupit: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardet: ANSI, BS, DIN, ISO, JIS	Temperatura e aplikueshme: -20℃ ~ +150℃ (normale), deri në +350℃ (lloji i temperaturës së lartë), deri në -196℃ (lloji i temperaturës së ulët)
Materiali i brendshëm metalik: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura mesatare: temperaturë e lartë, temperaturë e ulët, temperaturë mesatare, temperaturë normale
Metoda e funksionimit: Manual	Vula: EPDM, PPL
Metoda e lidhjes: Lidhja me fllanxha	Aplikimet: Ujë, ajër, gaz, vaj, lëngje etj.
Origjina: Kina	Mostra: Mostrat në dispozicion

Pikat kryesore për instalimin

Konfirmimi i drejtimit, shtrirja dhe shtrëngimi i fllanxhave dhe mbështetja dhe mbrojtja e tubacionit.

Kur instaloni filtra të tipit Y të fllanxhave standarde amerikane Shenchi, kushtojini vëmendje tre pikave kryesore: Së pari, konfirmoni drejtimin e rrjedhës. Shigjeta në trupin e valvulës duhet të jetë në një linjë me drejtimin mesatar të rrjedhës dhe ekrani i filtrit duhet të instalohet i kthyer nga poshtë për të lehtësuar vendosjen e papastërtive. Së dyti, siguroni shtrirjen dhe shtrëngimin e fllanxhave. Faqet e fllanxhave duhet të jenë paralele dhe koncentrike, guarnicioni i përqendruar dhe bulonat të shtrëngohen diagonalisht në faza për të shmangur deformimin e guaskës. Së treti, siguroni mbështetje për tubacionin dhe mbrojtje para filtrit. Filtri nuk duhet të mbajë peshën e tubacionit; tubacioni duhet të pastrohet përpara instalimit për të hequr grimcat e mëdha. Shenchi ofron udhëzime të hollësishme instalimi, mbështet personalizimin ODM/OEM dhe madhësia e rrjetës së filtrit mund të rregullohet sipas nevojës për të siguruar funksionimin afatgjatë të qëndrueshëm të filtrit.

Substancat e filtruara në mënyrë efektive

Filtrat standardë të fllanxhave Shenchi ASME të tipit Y filtrojnë kryesisht lëndën e ngurtë të pezulluar në mediat e tubacionit. Kjo përfshin: skorje saldimi, tallash hekuri dhe mbetje ndryshku nga saldimi i tubacionit; rëra, dheu, fibrat e kërpit dhe mbetjet e ngjitësit të mbetur nga ndërtimi; grimcat, kristalet dhe sedimentet e bartura nga vetë media; shkalla e ndryshkut dhe fragmentet e shkallës nga muri i brendshëm i vjetëruar dhe i qëruar i tubacionit; dhe ashkël metalike dhe papastërti të tjera në vajin lubrifikues. Saktësia e filtrimit është e përzgjedhur nga 50-300 rrjetë, në varësi të pastërtisë së kërkuar të medias. Prodhuar në Kinë, filtrat standardë të fllanxhave Y-lloj ASME janë bërë nga materiale WCB, SUS304 dhe SUS316L, duke ofruar rezistencë ndaj korrozionit dhe përshtatshmëri ndaj mediave të ndryshme.

Substancat që nuk janë të përshtatshme për filtrim

Filtrat e tipit Y të fllanxhës Shenchi ASME B nuk janë të përshtatshëm për filtrimin e substancave të mëposhtme: kimikate të tretura në mjedis (të tilla si kripërat në shëllirë, acidet dhe alkalet në tretësirë); emulsione vaj-ujë; pasta viskoze ose koloidë; papastërtitë e buta fibroze (të cilat mund të depërtojnë ose të mbështillen rreth ekranit të filtrit); dhe ndotësit e gaztë në mjediset e gazta. Për këto media, duhet të zgjidhen lloje të tjera filtrash. Kur shet filtra të tipit Y me fllanxha ASME B, Shenchi do të konfirmojë karakteristikat e medias me klientin për të shmangur zgjedhjen e gabuar. Filtrat e tipit Y me fllanxha ASME B me lista çmimesh përfshijnë udhëzime të hollësishme të përzgjedhjes.
