Lidhës i tubit të ujit të faltores së tipit L

Llojet e produkteve

Si një prodhues profesionist kinez i lidhësve të tubave të ujit të faltores L-Type, Shenchi ofron dy lloje kryesore të produkteve:

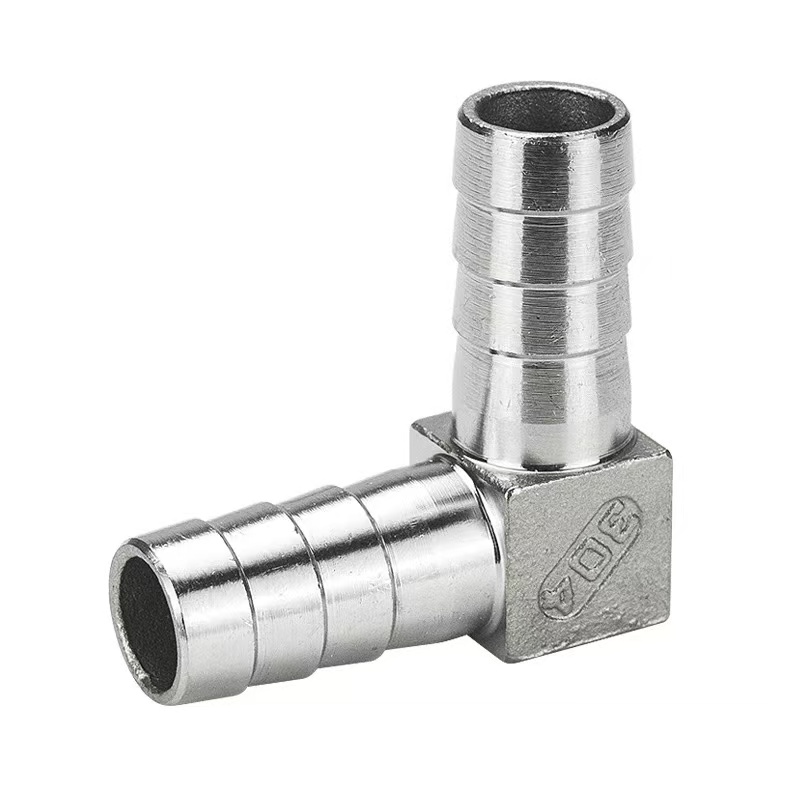

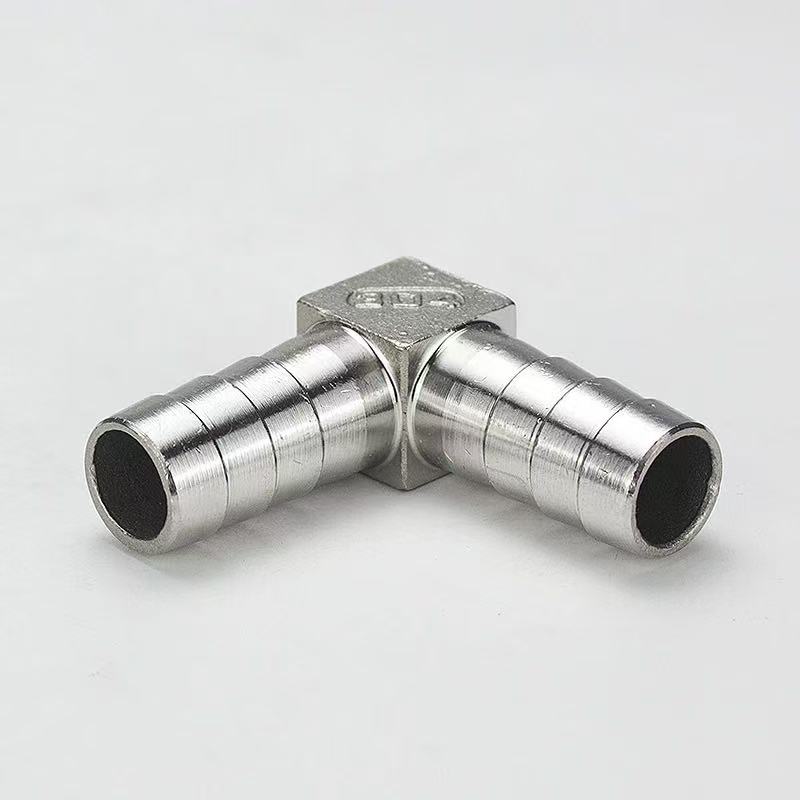

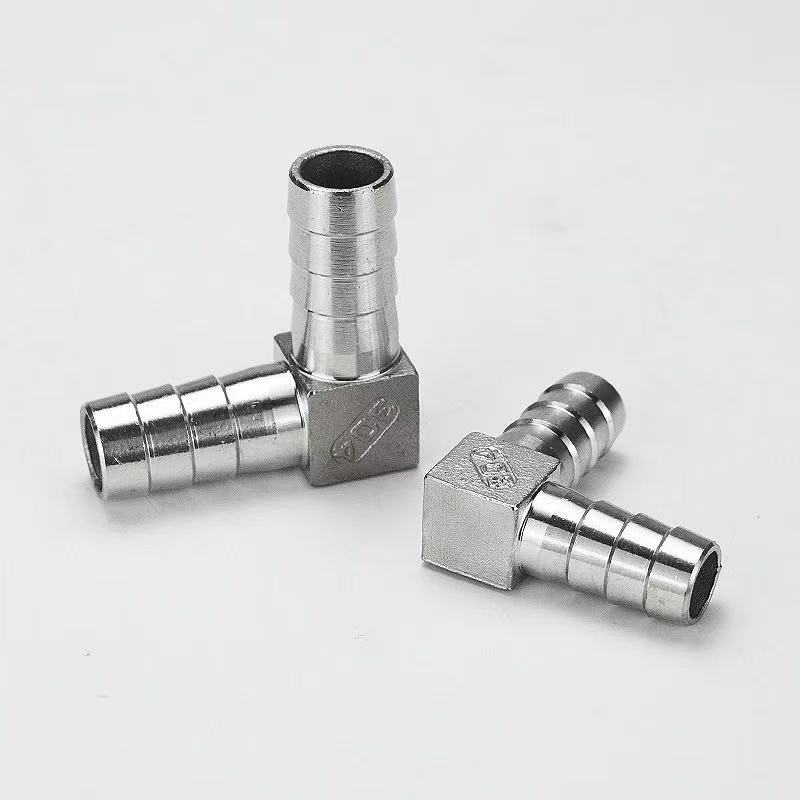

Lidhës i tubit të ujit të faltores L-Type: Të dy skajet kanë një strukturë faltore me gjemba, e krijuar për të krijuar një lidhje me drejtim 90 gradë midis dy zorrëve fleksibël.

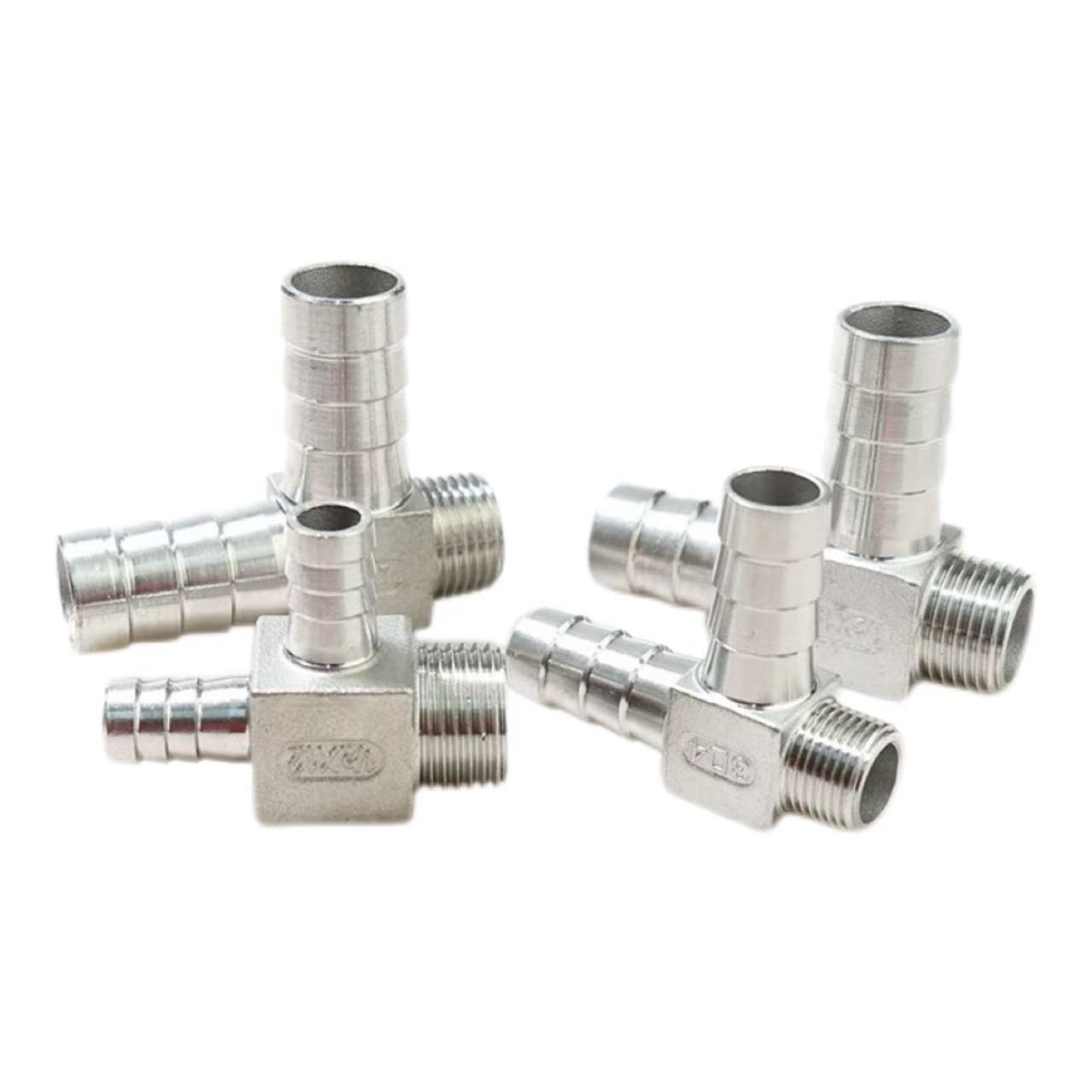

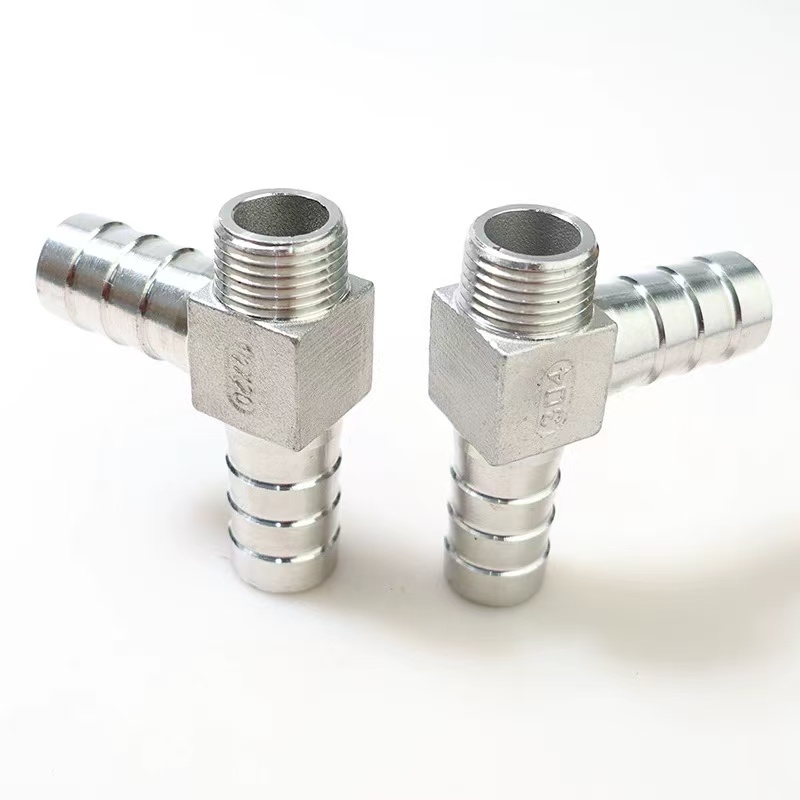

Lidhës i faltores me fileto mashkullore të tipit L: Njëri skaj përmban një strukturë faltore me gjemba për t'u lidhur me një zorrë fleksibël, ndërsa skaji tjetër përmban fije të jashtme (mashkullore), të dizajnuara për krijimin e një lidhjeje me drejtim 90 gradë midis një zorre dhe një pjese të pajisjes me një portë të filetuar të brendshme (femërore).

Të dy llojet kanë një dizajn me kënd 90 gradë me specifikime identike për skajet e faltores me gjemba. Ato janë të disponueshme në një përzgjedhje materialesh: çelik inox 304, çelik inox 316L ose bronz. Dallimi kryesor qëndron në metodën e lidhjes: e para lehtëson një lidhje të drejtpërdrejtë nga zorra me zorrë, ndërsa e dyta lehtëson një lidhje kalimtare midis një zorrë dhe një pajisjeje, duke ofruar kështu opsione zgjedhjeje fleksibël për t'iu përshtatur skenarëve të ndryshëm të instalimit.

Cili është ndryshimi midis lidhësit të tubit të ujit të faltores L-Type dhe lidhësit të faltores mashkullore me fileto L-Type?

Dallimi kryesor: Lidhësi i tubit të ujit të faltores së tipit L Shenchi përmban një ndërfaqe me dy gjemba (të dy skajet janë koka faltoreje me gjemba, të dizajnuara për t'u lidhur drejtpërdrejt me zorrët fleksibël). Lidhësi i faltores me fileto mashkullore L-Type përmban një fije të jashtme në njërin skaj dhe një faltore me gjemba në anën tjetër, e krijuar për të lidhur një zorrë fleksibël me një tub të ngurtë ose trupin e valvulës me fije të brendshme. Shençi’s Lidhësit e tubave të ujit pagoda L-Type me performancë të lartë janë të falsifikuara prej bronzi ose çeliku inox 304/316L; struktura e tyre me kënd të drejtë 90 gradë është ideale për ridrejtimin e tubacioneve. Dizajni me dy gjemba siguron një kapje të ngushtë dhe të sigurt—sidomos kur shoqërohet me kapëse zorrësh—për të parandaluar shkëputjen dhe rrjedhjen. Këto pajisje ofrojnë rezistencë të shkëlqyer ndaj presionit, korrozionit dhe plakjes. Varianti i çelikut inox 316L është i përshtatshëm posaçërisht për mjedise shumë korrozive, të tilla si ato që përfshijnë ujin e detit ose përpunimin kimik. Lehtë për t'u instaluar, këto pajisje janë ideale për lidhjet e zorrëve me presion të ulët në sistemet hidraulike, pneumatike dhe aplikimet e lëngjeve industriale, duke ofruar stabilitet dhe qëndrueshmëri të jashtëzakonshme.

Specifikimet e produktit

Udhëzimet e instalimit

Lidhësi i tubave të ujit të markës Shenchi L-Type Pagoda, i prodhuar sipas standardeve kombëtare, është i lehtë për t'u instaluar. Ndjekja e hapave të mëposhtëm siguron një lidhje të besueshme:

Hapi 1: Prerja e zorrës

Përdorni një prerës të specializuar të zorrës për të prerë fundin e zorrës në mënyrë katrore dhe të sheshtë, duke shmangur prerjet me kënd ose gërvishtjet, për të siguruar një përshtatje të përsosur kundër gjembave të faltores. Për zorrët e gërshetuar ose të përforcuar, rekomandohet përdorimi i një metode të prerjes së nxehtë për të mbyllur skajet dhe për të parandaluar fërkimin.

Hapi 2: Lidhja fundore e faltores

Fusni zorrën vertikalisht në skajin e faltores derisa faqja e zorrës të kontaktojë me bazën e montimit të faltores. Gjembat e faltores kanë një dizajn me shkallë që krijon unaza të shumta mbyllëse pasi të futet zorra. Për aplikime me presion të lartë, sigurojeni lidhjen duke përdorur një kapëse zorrësh prej çeliku të pandryshkshëm ose kapëse pranvere; kapëse duhet të vendoset ndërmjet shiritave të faltores së dytë dhe të tretë.

Hapi 3: Lidhja fundore e filetuar

Zgjidhni metodën e duhur të vulosjes për skajin e filetuar bazuar në specifikimet e tij: Fijet G (fijet paralele të tubave) kërkojnë një copë litari gome ose bakri për vulosje; Fijet NPT ose R (fijet e tubit të ngushtuar) kërkojnë mbështjelljen e 3–5 rrotullave të shiritit të mbështjelljes me fileto PTFE përpara se të shtrëngohen. Kur shtrëngoni, aplikojeni çelësin në trupin gjashtëkëndor të montimit për të parandaluar transmetimin e çift rrotullues në pikën e lidhjes së zorrës.

Hapi 4: Testimi i presionit

Pas përfundimit të instalimit, kryeni një test presioni statik me 1,5 herë presionin e punës së sistemit. Nëse nuk vërehen rrjedhje pas mbajtjes së këtij presioni për 3 minuta, montimi është gati për përdorim. Procedura e instalimit për lidhësin përkatës të faltores me fileto mashkullore L-Type në këtë seri është identike—ndryshon vetëm në llojin e fillit—duke lejuar zgjedhje fleksibël bazuar në kërkesat specifike të ndërfaqes.

Fushat e Aplikimit

1. Pajisje për trajtimin e ujit

Lidhësi i tubit të ujit L-Type Pagoda është projektuar për lidhje me drejtim 90 gradë midis tubave PE dhe PU në pastruesit e ujit, zbutësit e ujit dhe sistemet RO (Osmozë e kundërt). Kur prodhohet nga çelik inox 316L, ai plotëson kërkesat sanitare të kategorisë ushqimore. Një lidhës plotësues i faltores mashkullore me fileto L-Type brenda së njëjtës seri është i disponueshëm për aplikacionet ku ndërfaqja e pajisjes përmban një fije të brendshme (femërore).

2. Sistemet e automatizimit pneumatik

Përdoret për kalimin e tubave pneumatikë në kompresorët e ajrit, kolektorët e valvulave pneumatike dhe linjat e automatizuara të montimit. Struktura e saj në formë L ruan hapësirën e brendshme të pajisjeve, ndërsa përputhshmëria me koletat me lidhje të shpejtë lehtëson montimin, çmontimin dhe mirëmbajtjen e shpejtë.

3. Sanitare dhe Pajisje shtëpiake

Lidh zorrët e hyrjes së ujit për tualete inteligjente, enëlarëse, lavatriçe dhe pajisje të ngjashme. Kur ndërtohet nga bronzi, lidhësi i tubit të ujit të Pagodës L-Type ofron përçueshmëri të shkëlqyer termike, duke e bërë atë të përshtatshëm për linjat e ujit të nxehtë. Lidhësi i faltores me fije mashkullore L-Type është projektuar për të akomoduar një gamë më të gjerë të standardeve të ndërfaqes që gjenden në pajisjet e importuara.

4. Sistemet industriale të ftohjes dhe vajosjes

Aplikohet në linjat e ftohjes së veglave të makinerisë dhe në sistemet e lubrifikimit hidraulik. Struktura e çelikut inox ofron rezistencë superiore ndaj korrozionit, duke mundësuar performancë të besueshme në mjedise të vështira që përfshijnë mjegull vaji, lëngje prerëse dhe kushte të ngjashme komplekse funksionimi.
