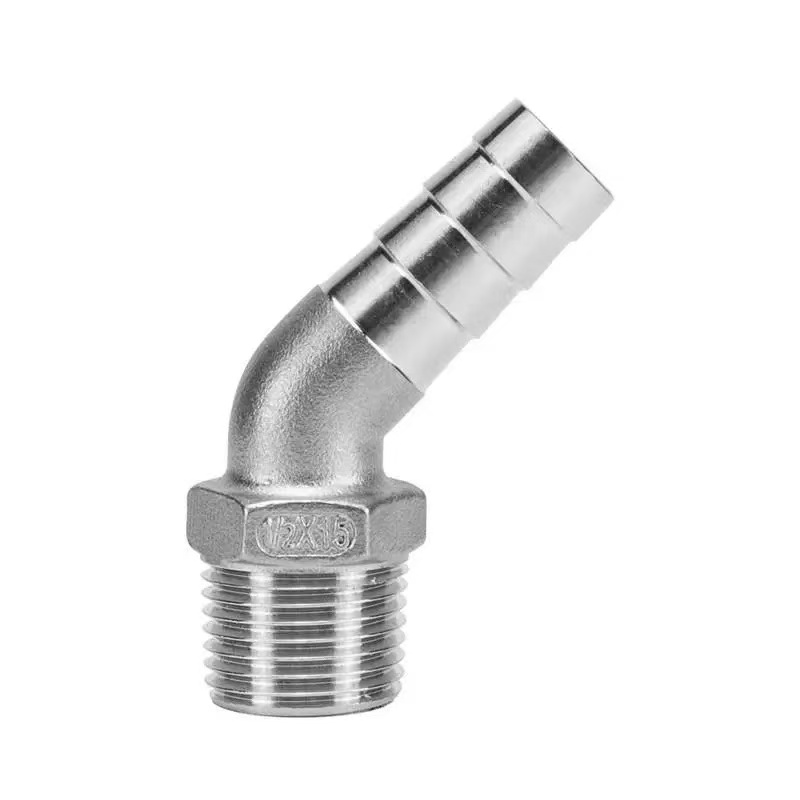

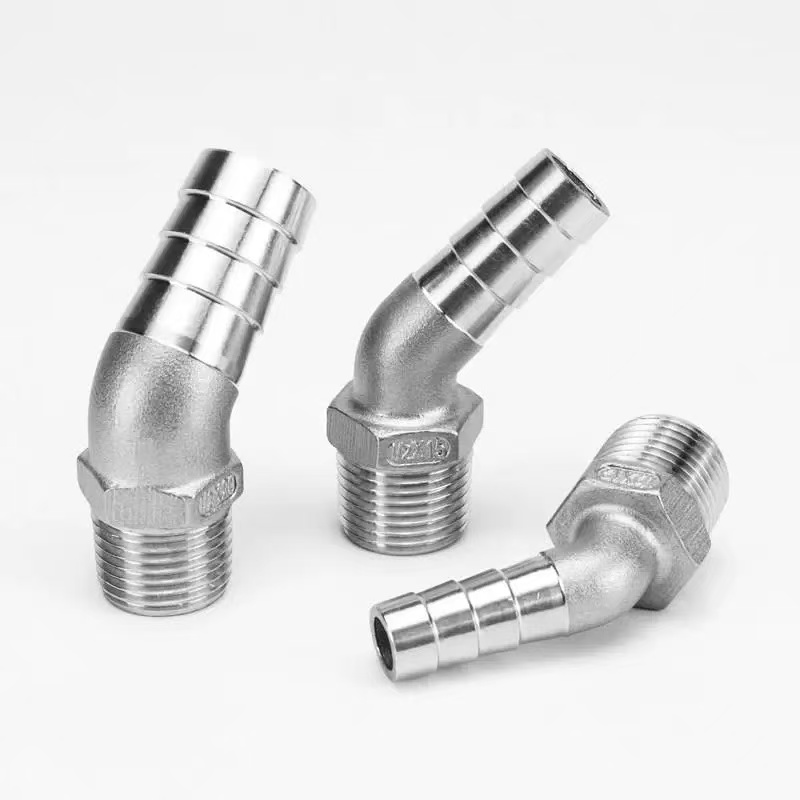

Vendosja e bërrylit me fije mashkullore gjashtëkëndore 45 gradë

Montimi me bërryl me fije mashkullore gjashtëkëndore 45 gradë nga Fabrika Shenchi është projektuar posaçërisht për aplikime që kërkojnë një ndryshim të qetë drejtimi 45 gradë kur kalojnë nga tubacione të ngurtë në zorrë fleksibël. Fundi i tij i jashtëm i filetos vidhos fort në një montim përkatës me filetim të brendshëm, duke siguruar një vulë rezistente ndaj rrjedhjeve brenda sistemit të tubacioneve metalike. Fundi i zorrës me gjemba, pasi futet në një zorrë fleksibël, përdor një seri gjembash me kënd të kundërt për të kapur fort murin e brendshëm të zorrës; kur sigurohet me një kapëse zorre, kjo krijon një lidhje të fortë dhe kundër rrëshqitjes. Dizajni me kënd 45 gradë redukton rezistencën e rrjedhjes së lëngut në krahasim me bërrylat standarde 90 gradë, duke e bërë atë ideal për sistemet e tubacioneve ku minimizimi i humbjes së presionit është një kërkesë kritike. Për më tepër, trupi gjashtëkëndor i vendosur në qendër të montimit lehtëson aksesin e lehtë të veglave dhe mundëson instalim të shpejtë dhe efikas.

Specifikimet e produktit

Lidhja me fileto / gjemba

Montimi i bërrylit me fije mashkullore gjashtëkëndore 45 gradë Shenchi përmban një dizajn me ndërfaqe të dyfishtë, duke mundësuar një kalim të besueshëm midis tubit të ngurtë dhe zorrëve fleksibël:

Fundi i fillit mashkullor: Fijet e jashtme të përpunuara me saktësi i përmbahen rreptësisht standardeve ndërkombëtare (disponohen opsionet BSPT/NPT). Karakterizohen nga rregullsia e jashtëzakonshme e fijeve, ato formojnë një vulë metal-metal kur shtrëngohen kundër montimeve, valvulave ose pajisjeve me fileto femërore, duke siguruar një mbyllje të besueshme pa nevojën për çift rrotullues të tepërt. Sipërfaqet e filetave janë të lëmuara dhe pa gërvishtje, duke parandaluar dëmtimin e fijeve të çiftëzimit gjatë instalimit.

Fundi me gjemba: Ky fund përmban një strukturë me gjemba me shumë unaza me kënde dhe thellësi të optimizuara të dhëmbëve. Pasi të futet një zorrë fleksibël, gjembat futen në murin e brendshëm të zorrës për të krijuar një kapje mekanike me shumë pika. Kur sigurohet me një kapëse zorrësh prej çeliku të pandryshkshëm, montimi arrin një rezistencë në tërheqje që tejkalon 50 kg. Fundi me gjemba është i disponueshëm në një gamë të gjerë madhësish, të pajtueshme me zorrë të ndryshme fleksibël që variojnë nga 3 mm deri në 25 mm në diametrin e brendshëm.

Vlerësimi i presionit

Montimi i bërrylit me fije mashkullore gjashtëkëndore 45 gradë Shenchi ofron vlerësime të përcaktuara presioni për të përmbushur kërkesat e kushteve të ndryshme të funksionimit:

Presioni standard: 1.6 MPa—i përshtatshëm për shumicën dërrmuese të aplikacioneve rezidenciale, tregtare dhe industriale të lehta, të tilla si sistemet e furnizimit me ujë, ujitja bujqësore dhe sistemet e përgjithshme të ujit ftohës industrial.

Opsioni i Presionit të Lartë: Seria prej çeliku inox 316L vlerësohet deri në 2,5 MPa—e përshtatshme për aplikime me kërkesa më të larta presioni, si sistemet hidraulike dhe pajisjet e pastrimit me presion të lartë.

Siguria e testimit: Çdo grup i këtyre pajisjeve të bërrylit gjashtëkëndor me fije mashkullore 45 gradë, të prodhuara në Kinë, i nënshtrohet testimit rigoroz të presionit në fabrikë. Presioni i provës vendoset në 1.5 herë më shumë se presioni i punës, duke siguruar funksionim afatgjatë, të qëndrueshëm dhe pa rrjedhje në presionin e vlerësuar.

Kurba e temperaturës-presionit: Brenda intervalit të temperaturës së funksionimit nga -20°C deri në 120°C, norma e presionit mbetet konstante; jashtë këtij intervali të temperaturës, presioni i lejuar i punës duhet të zvogëlohet në përputhje me udhëzimet standarde.

Ndërveprueshmëria dhe përputhshmëria

Montimi i bërrylit me fije mashkullore gjashtëkëndore 45 gradë Shenchi është projektuar me konsideratë të plotë për kërkesat e ndërveprimit dhe përputhshmërisë të tregut global:

Përputhshmëria standarde e fijeve: E disponueshme në standarde të ndryshme të filetos—përfshirë BSPT (British Standard Pipe Taper) dhe NPT (American National Pipe Taper)—për të siguruar përputhshmëri me sistemet e tubacioneve në rajone të ndryshme. Konsumatorët mund të zgjedhin specifikimet e duhura të fijeve bazuar në tregjet e tyre të synuara.

Gama e madhësisë së gjembave të zorrës: Fundi i gomës së zorrës përmban një gamë të plotë të specifikimeve të diametrit të jashtëm, që mbulojnë madhësi nga 1/4 inç deri në 1 inç (rreth 6mm–25mm). Kjo siguron përputhshmëri me shumicën dërrmuese të llojeve të zorrëve fleksibël të disponueshëm aktualisht në treg, duke përfshirë tubat PVC, gome, gërsheta dhe PU.

Përputhshmëria e materialit: Ofrohet në dy kategori çeliku inox-304 dhe 316L-për të përmbushur kërkesat e ndryshme të përputhshmërisë së mediave. Nota 304 është e përshtatshme për ujë dhe media me gërryerje të lehtë, ndërsa Grade 316L është ideale për përdorim me vajra, gaz natyror dhe mjedise shumë korrozive.

Ndërveprueshmëria midis markave: Të prodhuara në përputhje të rreptë me standardet ndërkombëtare, pajisjet e bërrylit me fije mashkullore gjashtëkëndore 45 gradë me performancë të lartë të Shenchi janë plotësisht të këmbyeshme me pajisje nga markat kryesore vendase dhe ndërkombëtare, duke eliminuar çdo shqetësim në lidhje me çështjet e përputhshmërisë.

Pse Na zgjidhni ne?

1. Çmimi direkt nga fabrika

Si prodhues i burimit kryesor, Shenchi eliminon ndërmjetësit për t'u ofruar klientëve çmime me zbritje në pajisjet tona të bërrylit me fije mashkullore gjashtëkëndore 45 gradë. Kjo siguron vlerë superiore—duke ofruar çmime më të mira për cilësi ekuivalente ose cilësi më të lartë për të njëjtin buxhet.

2. Kontroll rigoroz i cilësisë

Që nga momenti kur lëndët e para hyjnë në objektin tonë deri në daljen e produkteve të gatshme, çdo montim me fije mashkullore gjashtëkëndore 45 gradë, i prodhuar në Kinë, i nënshtrohet një procesi inspektimi me shumë faza. Ne zbatojmë kontrolle të rrepta—përfshirë analizën spektroskopike të materialit, matjen e fijeve Go/No-Go dhe testimin e presionit—për të garantuar qëndrueshmëri absolute të produktit.

3. Aftësi të fuqishme personalizimi

Shenchi mbështet si përshtatjen ODM ashtu edhe OEM, duke na lejuar të përshtatim specifikimet, dimensionet, standardet e fijeve, klasat e materialeve dhe përfundimet e sipërfaqes për të përmbushur kërkesat specifike të klientit. Ne ofrojmë një shërbim gjithëpërfshirës, ​​me një ndalesë - nga dizajni fillestar dhe zhvillimi i mykut deri te prodhimi masiv dhe shpërndarja përfundimtare.
