Montimi me gjemba në krye

Shenchi prezanton pajisje me gjemba të kualitetit të lartë, të dizajnuara posaçërisht për kalimin e zorrëve nëpër panelet e pajisjeve duke siguruar vulosje të besueshme. Të bëra prej bronzi, çelik inox SUS304 dhe SUS316L, këto pajisje ofrojnë rezistencë të fortë ndaj korrozionit dhe janë të përshtatshme për një gamë të gjerë kushtesh pune.

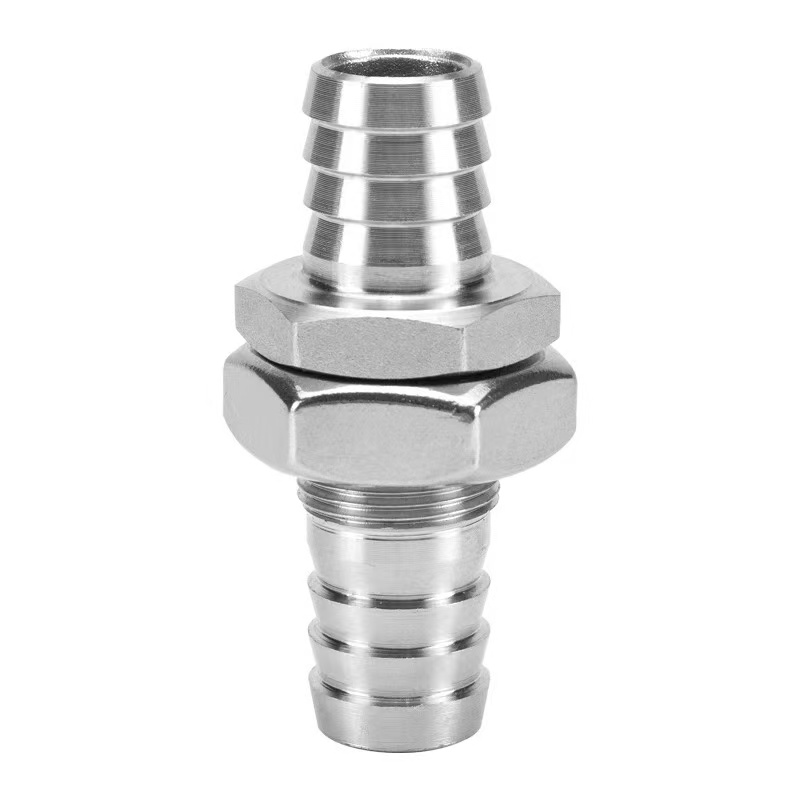

Struktura e produktit

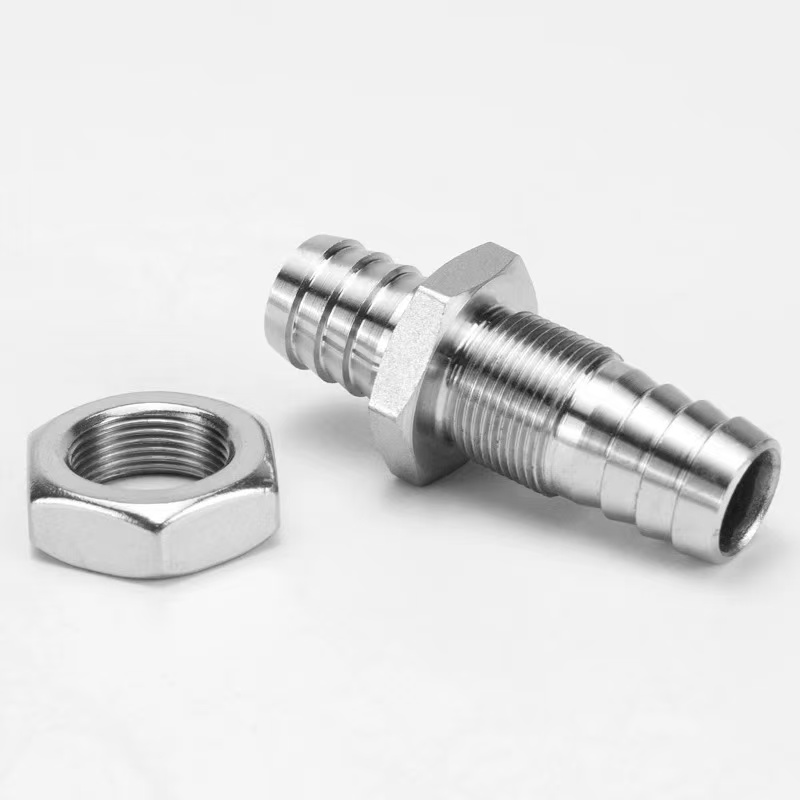

Struktura e montimit me gjemba në pjesën e poshtme përfshin fijet e ballit, një dado mbyllëse dhe lidhjet e zorrës me gjemba. Gjatë instalimit, kërkohet vetëm një vrimë paneli; shtrëngimi i dados përfundon procesin e fiksimit dhe mbylljes.

Fundi me gjemba përmban një dizajn të brazdës kundër rrëshqitjes, duke siguruar një lidhje të sigurt kur përdoret me një kapëse zorrësh. Këto pajisje përdoren gjerësisht në kabinete kontrolli, pajisje për trajtimin e ujit, instrumente mjekësore dhe fusha të tjera të ngjashme.

Specifikimet e produktit

Përparësitë Strukturore

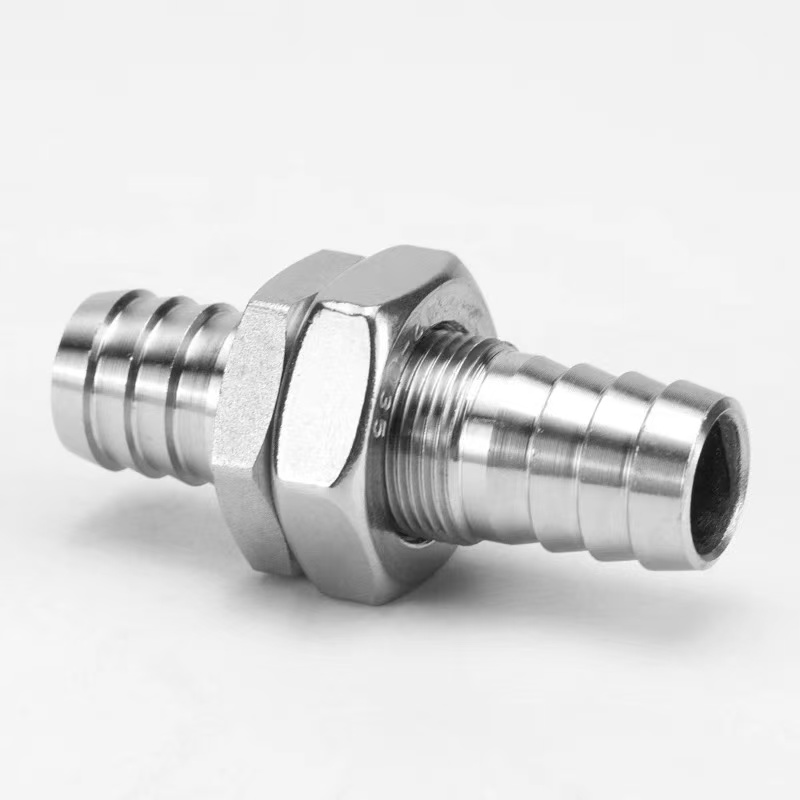

Pajisja me gjemba në pjesën më të madhe është një pajisje tubash e projektuar posaçërisht për kalimin e zorrëve përmes paneleve të pajisjeve, mbylljeve ose pjesëve mbrojtëse, ndërkohë që siguron mbyllje fikse. Struktura e saj kryesore përfshin një seksion fijeje të pjesës së ndarë, një dado mbyllëse, një copë litari mbyllëse dhe një lidhje me zorrë me gjemba. Gjatë instalimit, vetëm një vrimë e diametrit përkatës duhet të bëhet në panel. Seksioni i fillit të montimit kalohet përmes vrimës dhe dado shtrëngohet nga ana e kundërt për të përfunduar procesin e fiksimit dhe mbylljes.

1. Struktura e fiksimit të kokës:Gjatësia e seksionit të filetos përshtatet me trashësitë e zakonshme të panelit. Pasi dado mbyllëse të jetë shtrënguar, ajo formon një fiksim të ngurtë me panelin, duke siguruar që montimi të mbetet i sigurt edhe nën forcat e jashtme tërheqëse.

2. Lidhja e zorrës me gjemba:Njëra ose të dyja anët e panelit kanë dhëmbë të ngushtuar me gjemba për futjen e zorrës dhe formimin e një lidhjeje të mbyllur me një kapëse zorre. Fundi me gjemba adopton një dizajn të dyfishtë të brazdës kundër rrëshqitjes, duke ofruar rezistencë tërheqëse dukshëm më të lartë se pajisjet e zakonshme.

3. Sistemi i vulosjes:Në të dy anët e panelit sigurohen guarnicione gome ose unaza O. Kur dado shtrëngohet, guarnicioni i vulosjes kompresohet, duke arritur mbyllje të papërshkueshme nga uji dhe pluhur në hapjen e panelit, me një vlerësim mbrojtjeje deri në IP65 ose më të lartë.

Metoda e instalimit

Pajisjet me gjemba të qëndrueshme të Shenchi-t janë të lehta për t'u instaluar. Një lidhje e sigurt dhe e mbyllur mund të arrihet në vetëm gjashtë hapa:

Hapi 1: Përgatitja e vrimës së panelit

Bëni një vrimë të rrumbullakët përkatëse në panel bazuar në diametrin e jashtëm të seksionit të fillit. Sigurohuni që buza e vrimës të jetë e lëmuar dhe pa gërvishtje për të shmangur dëmtimin e guarnicionit të vulosjes.

Hapi 2: Instaloni guarnicionin mbyllës

Rrëshqitni copëzën e vulosjes EPDM të përfshirë në pjesën e filetimit, duke e shtypur atë në bazën e montimit. Nëse kërkohet vulosje në të dy anët e panelit, vendosni një copë litari në secilën anë.

Hapi 3: Futni përmes panelit

Fusni pjesën e filetos në vrimën nga njëra anë e panelit, duke u siguruar që baza e montimit të kontaktojë panelin me guarnicionin mbyllës në mes.

Hapi 4: Shtrëngoni dado mbyllëse

Vidhni dadën e kyçjes në pjesën e fillit nga ana e kundërt e panelit dhe shtrëngoni gradualisht me një çelës. Çift rrotullues i rekomanduar: 5–8 N·m për materialet prej bronzi dhe 8–12 N·m për çelik inox. Mbajeni trupin e montimit të palëvizshëm gjatë shtrëngimit.

Hapi 5: Lidhni zorrën

Zgjidhni një specifikim ku diametri i jashtëm i gomës është 0,5–1 mm më i madh se diametri i brendshëm i zorrës. Fusni zorrën vertikalisht në skajin me gjemba derisa të arrijë në bazë. Për aplikime me presion të lartë, përdorni një kapëse zorrësh prej çeliku të pandryshkshëm dhe fiksoni atë midis gjembave të dytë dhe të tretë.

Hapi 6: Testi i integritetit të vulës

Kryeni një test presioni statik me 1.5 herë presionin e punës. Nëse nuk ka rrjedhje për tre minuta, instalimi është i kualifikuar.
